Enginyeria òptica avançada en llums LED d'estadi: una anàlisi tècnica de la tecnologia de refracció multi-punt

Enginyeria òptica avançada en llums LED d'estadi: una anàlisi tècnica de la tecnologia de refracció multi-punt

Resum:Aquest document tècnic examina la innovació òptica en el modernIl·luminació LED de l'estadisistemes, amb un enfocament en la tecnologia de refracció multi-punt, tal com es detalla a la patent CN220707146 U. Analitzem els principis d'enginyeria que permeten una distribució de la llum, uniformitat i comoditat visual superiors per a instal·lacions esportives a gran-escala. D'acord amb els principis de l'EEAT, l'article integra dades autoritzades, mètriques de rendiment i anàlisi comparativa per servir als dissenyadors d'il·luminació, als enginyers d'instal·lacions i als responsables de-adquisicions.

1. Què és la tecnologia de refracció multi-punt en un llum d'estadi LED?

El repte principal a l'hora d'il·luminar un camp esportiu extens és aconseguir una cobertura d'àrea àmplia i coherent-sense crear punts d'enlluernament ni zones fosques. Tradicionalprojectors LED-d'alta potència per als estadisSovint depenen de múltiples accessoris muntats en pals alts, la qual cosa comporta una gran despesa de capital, una instal·lació complexa i un possible resplendor per als jugadors i espectadors. La invenció divulgada a la patent CN220707146 U presenta una solució òptica avançada: unaLlum d'estadi LED de refracció multi-punts. Aquest disseny repensa fonamentalment l'òptica de la lluminària mitjançant la integració d'una capa reflectant secundària a la carcassa de l'aparell. El sistema consta de diversosFonts de llum LEDmuntat dins d'una carcassa protectora (3), les parets interiors del qual estan revestides amb un especularpanell reflectant (301). Els raigs de llum dels LED es dirigeixen primer cap a aquesta superfície semblant a un mirall-. La llum reflectida es transmet llavors a través de acoberta protectora convexa transparent (6). Aquesta lent convexa actua com a element òptic final, refractant la llum ja-difosa cap a l'exterior en un patró controlat i ampli-angle. Aquest procés de diversos-passos-emissió directa, reflexió especular i refracció convexa final-crea de manera efectiva múltiples punts de llum virtuals a partir d'un únic dispositiu físic, ampliant de manera espectacular elrang d'il·luminaciómentre suavitza la sortida de llum. Això aborda un críticil·luminació de les instal·lacions esportivesnecessitat: reduir el nombre d'aparells necessaris per a un camp determinat, la qual cosa redueix directament els costos d'instal·lació, el consum d'energia a partir de menys watts totals i les-càrregues de manteniment a llarg termini [¹].

Taula 1: Comparació de rendiment: llums d'estadi LED de refracció tradicional i multi-punt

2. Com millora l'òptica millorada l'eficiència energètica i la qualitat del joc?

L'eficiència òptica d'anLlum LED de l'estadino es tracta només de la sortida de lumens bruts; es refereix al lliurament precís de llum útil a la superfície de joc. El sistema de refracció multi-punt millora directamenteficiència en l'ús de la llum. Mitjançant l'ús d'una cavitat reflectant, captura i redirigeix ​​la llum que, d'altra manera, podria ser absorbida per la carcassa de l'aparell, minimitzant les pèrdues òptiques. Aleshores, la coberta convexa dóna forma a aquesta llum perquè coincideixi amb la desitjadail·luminació de camps esportiusàrea amb més precisió que un difusor estàndard. La investigació indica que per als esports televisats, la il·luminació vertical (llum a la cara i el cos dels jugadors) és tan crucial com la il·luminació horitzontal (llum al camp). La naturalesa difusa de la llum d'un dispositiu basat en refracció-millora la uniformitat de la il·luminació vertical, que és vital per a la qualitat d'emissió d'alta-definició i redueix les ombres dures que poden afectar la percepció de la profunditat de l'atleta [²]. A més, una uniformitat superior-sovint mesurada com a relació entre la il·luminació mínima i la mitjana-significa que es pot aconseguir el mateix nivell de tasca visual amb un nivell d'il·luminació mitjana inferior, la qual cosa comporta un estalvi energètic directe. Un sistema que aconsegueix una relació d'uniformitat de 0,7 (U0=E_min / E_avg) sovint pot utilitzar un 10-15% menys de lúmens que un sistema amb una proporció de 0,5 per proporcionar la mateixa brillantor de camp percebuda, la qual cosa es tradueix en reduccions significatives en la potència delIl·luminació esportiva LED comercialinstal·lació.

Taula 2: mètriques òptiques i de rendiment clau per a la il·luminació moderna de l'estadi

3. Quins són els punts crítics d'integració per a la gestió tèrmica i la durabilitat?

Un disseny òptic avançat s'ha de combinar amb una enginyeria tèrmica i mecànica robusta. La patent CN220707146 U destaca un dedicatestructura de dissipació de calor (2). Normalment consisteix en un externdissipador de calor (203)fet d'aletes d'alumini allotjades dins d'un marc protector (201) i cobert per una malla-de prevenció de pols (202). La gestió tèrmica eficaç no és-negociable; La temperatura de la unió del LED determina directament la depreciació del lumen i la vida útil. Un sistema tèrmic-ben dissenyat garanteixXips LEDfuncionen per sota de la seva temperatura màxima d'unió nominal (Tj max), sovint per sota dels 105 graus, per aconseguir una vida útil nominal de L90/B50 a 50.000 hores o més[⁴]. Els elements protectors-elcarcassa protectora (3), coberta convexa (6) i marc protector extern (7)-treballar conjuntament per oferir unProtecció d'entrada (IP)qualificació d'almenys IP65 per a instal·lacions exteriors, protecció contra la pluja i la pols. La cònicamarc de protecció (7)també serveix com a escut físic contra l'impacte de boles o deixalles (que requereix una alta qualificació IK), assegurant la longevitat dels components òptics. Aquest enfocament holístic de la durabilitat garanteix que el rendiment òptic sofisticat delllum d'inundació LED de refracció multi-puntses manté durant tota la seva vida útil en entorns exteriors durs, des d'aficionatsil·luminació de l'estadi col·legiatals escenaris professionals.

Problemes comuns del sector i solucions estratègiques (. 300 paraules aproximadament)

Problema 1: Poca uniformitat de la llum i "punts calents" al camp.

Solució:Adopteu sistemes òptics dissenyats per a una distribució àmplia i uniforme, com ara la tecnologia de refracció multi-punt. Realitzeu una planificació fotomètrica detallada mitjançant simulacions de programari per modelar la propagació de la llum abans de la instal·lació, assegurant l'espaiat correcte dels accessoris i els angles d'orientació.

Problema 2: Enlluernament excessiu que causa molèsties al jugador i distracció de l'espectador.

Solució:Especifiqueu accessoris amb dissenys òptics que incorporin difusió o refracció secundària (com les lents convexes) per suavitzar la sortida de llum. Assegureu-vos que els accessoris estiguin muntats a una alçada suficient i amb els angles-de tall adequats per mantenir la font LED d'alta-intensitat fora de la línia directa--de visió.

Problema 3: alt consum d'energia per sobre-il·luminació o òptica ineficient.

Solució:Utilitzeu paquets de LED d'alta -eficàcia (150+ lm/W a nivell de xip) juntament amb sistemes òptics d'alta-eficiència (90 % + relació de sortida de llum). Implementeu controls d'atenuació i zonificació per ajustar els nivells de llum en funció de l'ús real (p. ex., entrenament contra partit, hores de neteja).

Problema 4: Manteniment freqüent a causa de fallades de l'aparell o acumulació de brutícia.

Solució:Trieu accessoris amb una gestió tèrmica robusta (baix Tj) per a una llarga vida útil i alts graus IP/IK per a la protecció del medi ambient. Els dissenys amb malles protectores (com la-malla de prevenció de pols 202 de la patent) i els components de fàcil-accés simplifiquen la neteja i el servei.

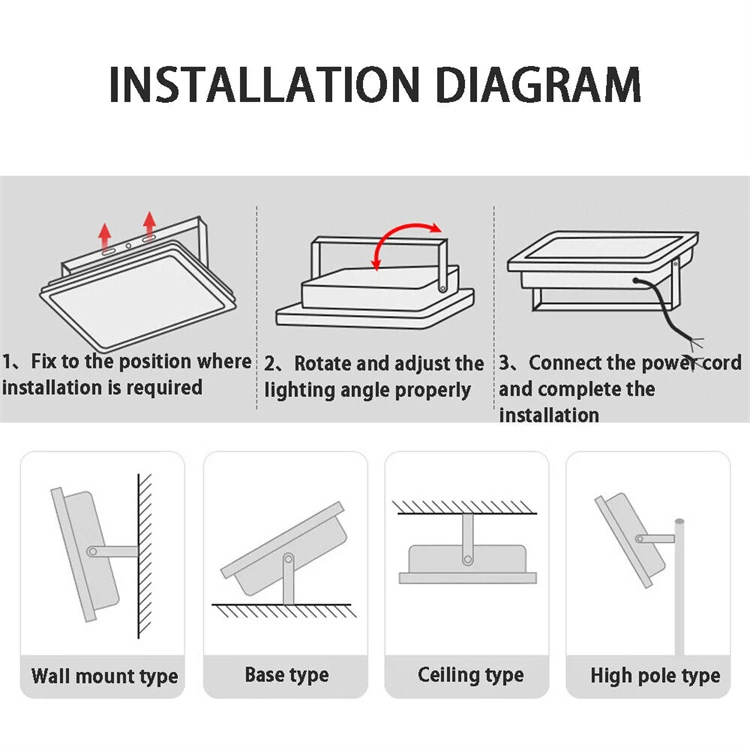

Problema 5: instal·lació complexa i costosa que requereix nombrosos accessoris i pals.

Solució:Avalueu els accessoris en funció de la seva àrea de cobertura efectiva per unitat. Les tecnologies que ofereixen una distribució de la llum més àmplia i uniforme poden reduir el nombre total d'accessoris i pals necessaris, reduint significativament el material d'instal·lació i els costos laborals.

Conclusió

L'evolució de laLlum LED de l'estadies defineix cada cop més per la innovació òptica. Tal com demostra la tecnologia de refracció multi-punt de la patent CN220707146 U, anar més enllà de la simple òptica primària a sistemes integrats que impliquen reflexió i refracció secundària ofereix un camí cap endavant convincent. Aquest enfocament aborda directament els reptes bàsicsil·luminació-de recintes esportius a gran escala: aconseguir una uniformitat superior, minimitzar l'enlluernament, reduir el nombre d'accessoris i, en última instància, reduir el cost total de propietat. Per als especificadors i els administradors d'instal·lacions, prioritzar aquesta enginyeria òptica avançada-validada per estàndards autoritzats i-dades de rendiment real-és clau per crear entorns d'il·luminació òptims, sostenibles i rendibles-per a les instal·lacions esportives modernes.

Referències i citacions

IESNA RP-6-20, "Il·luminació de zones esportives i recreatives", Illuminating Engineering Society. [Defineix classes d'il·luminació, ràtios d'uniformitat i criteris d'enlluernament per a diversos esports].

Programa de Qualitat de la FIFA per a la gespa de futbol, "Guia d'il·luminació", Fédération Internationale de Football Association. [Inclou requisits específics d'il·luminació vertical i uniformitat per a la transmissió].

EN 12193:2018, "Llum i il·luminació-Il·luminació esportiva", Comitè Europeu d'Estandardització. [Proporciona nivells d'il·luminació estandarditzats per a esports des d'esports fins a professionals/HDTV].

Consorci Zhaga, "Especificacions per a motors de llum LED" [Defineix les especificacions de la interfície per als mòduls i controladors LED, promovent la intercanviabilitat i el subministrament-a llarg termini].

Anotacions

[¹] Reducció del nombre de dispositius... càrregues de manteniment:El model econòmic es basa en estudis d'anàlisi de costos del cicle de vida-(LCCA) que comparen els sistemes tradicionals d'halogenur metàl·lic de 1000 W+ i els sistemes LED estàndard amb sistemes LED avançats amb òptica superior. Els estalvis es deriven de la reducció dels fonaments dels pals, del cablejat i de la mà d'obra per tornar a lluminar un nombre menor d'aparells durant un període de 10 anys.

Eficiència d'utilització de la llum (LUE): The ratio of lumens emitted by the luminaire to the lumens generated by the LED chips. A high LUE (e.g., >El 90%) indica una pèrdua mínima de llum dins de la carcassa de l'aparell.

Classificació de l'enlluernament unificat (UGR):Una mètrica internacional (CIE 117-1995) per quantificar la incomoditat de l'enlluernament de les lluminàries. Un nombre més baix indica menys enlluernament. Per als esports, l'UGR normalment hauria de ser inferior a 25.

L90/B50 Vida útil:Una mètrica estàndard de vida útil del LED. L90 significa que la lluminària manté almenys el 90% de la seva sortida de llum inicial. B50 significa que el 50% de la població mostra no ha fallat. L90/B50 a 50.000 hores és un punt de referència comú per als productes-de qualitat professional.

Temperatura de la unió (Tj):La temperatura a la unió p-n ​​del semiconductor dins d'un xip LED. És el factor més crític que afecta la vida útil del LED i l'estabilitat de la sortida de llum.
